CONTROS HydroC® CO₂ FT
O CONTROS HydroC® CO₂ FT é um sensor de pressão parcial de dióxido de carbono em águas superficiais exclusivo, projetado para aplicações em alto-mar (FerryBox) e em laboratório. Suas áreas de aplicação incluem pesquisa sobre acidificação oceânica, estudos climáticos, trocas gasosas entre ar e mar, limnologia, controle de água doce, aquicultura/piscicultura e captura e armazenamento de carbono – monitoramento, medição e verificação (CCS-MMV). CALIBRAÇÃO INDIVIDUAL ‘IN SITU’ Todos os sensores são calibrados individualmente usando um tanque de água que simula a temperatura de implantação. Um sistema de fluxo contínuo de referência comprovado é usado para verificar as pressões parciais de CO₂ no tanque de calibração. Gases padrão de alta qualidade são usados para calibrar o sistema de referência antes e depois de cada calibração do sensor. Esse processo garante que os sensores de CO₂ CONTROS HydroC® alcancem excelente precisão a curto e longo prazo. PRINCÍPIO DE FUNCIONAMENTO A água é bombeada através do cabeçote de fluxo do sensor CONTROS HydroC® CO₂ FT. Os gases dissolvidos difundem-se através de uma membrana composta de película fina, fabricada sob medida, para o circuito de gás interno, que conduz a uma câmara detectora, onde a pressão parcial de CO₂ é determinada por meio de espectrometria de absorção no infravermelho. As intensidades de luz infravermelha, dependentes da concentração, são convertidas em sinal de saída a partir de coeficientes de calibração armazenados no firmware e dados de sensores adicionais dentro do circuito de gás. CARACTERÍSTICAS OPÇÕES

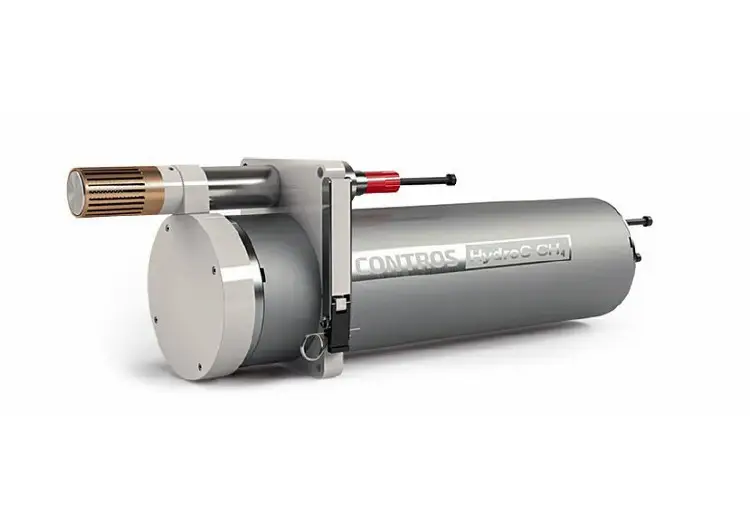

CONTROS HydroC® CH₄
O sensor CONTROS HydroC® CH₄ é um sensor subaquático/submerso de metano exclusivo para medições in situ e online da pressão parcial de CH₄ (p CH₄). O versátil CONTROS HydroC® CH₄ oferece a solução perfeita para o monitoramento de concentrações de CH₄ de fundo e para implantações de longo prazo. PRINCÍPIO DE FUNCIONAMENTO As moléculas de CH₄ dissolvidas difundem-se através de uma membrana de película fina personalizada para o circuito de gás interno, conduzindo a uma câmara de detecção onde a concentração de CH₄ é determinada por meio de Espectroscopia de Absorção por Laser de Diodo Sintonizável (TDLAS). As intensidades da luz laser, dependentes da concentração, são convertidas em sinal de saída a partir de coeficientes de calibração armazenados no firmware e dados de sensores adicionais dentro do circuito de gás. ALTA PRECISÃO E ESTABILIDADE Devido à sua estreita largura de linha, os detectores de laser de diodo sintonizáveis apresentam alta precisão e seletividade ideal para moléculas de metano. Além disso, possuem uma ampla faixa dinâmica, abrangendo pressões parciais de fundo de até 40 mAtm. Todos os detectores são submetidos a uma calibração individual e a uma verificação de qualidade rigorosa em nosso laboratório de controle de qualidade antes de serem integrados aos nossos sensores. A qualidade da calibração é então verificada individualmente em tanques de calibração. O sensor é estável por um longo período, pois o detector sintoniza o laser para comprimentos de onda de absorção e não absorção de CH₄ para cada medição, compensando assim possíveis influências de deriva. ACESSÓRIOS Uma ampla gama de acessórios disponíveis garante que cada um dos sensores de CH₄ CONTROS HydroC® possa ser adaptado para atender às necessidades dos clientes. Bombas subaquáticas e diferentes designs de cabeçotes de fluxo são as opções mais populares, garantindo tempos de resposta rápidos. Um cabeçote anti-incrustante é utilizado em condições com pressão significativa de bioincrustação. O registrador de dados interno pode ser usado em conjunto com os recursos flexíveis de gerenciamento de energia do CONTROS HydroC® e com as baterias CONTROS HydroB® para realizar implantações autônomas de longa duração. CARACTERÍSTICAS OPÇÕES

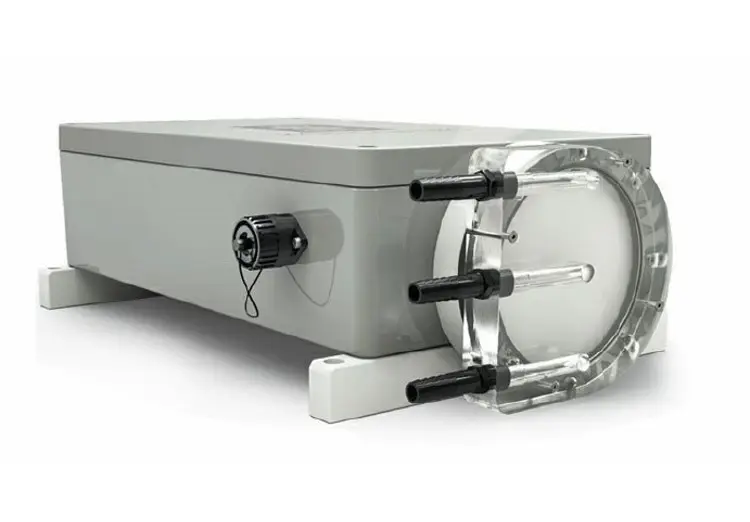

CONTROS HydroC CH₄ FT
O CONTROS HydroC CH₄ FT é um sensor de pressão parcial de metano de superfície exclusivo, projetado para aplicações de fluxo contínuo, como sistemas estacionários com bombeamento (por exemplo, estações de monitoramento) ou sistemas em movimento em embarcações (por exemplo, FerryBox). Os campos de aplicação incluem: estudos climáticos, estudos de hidrato de metano, limnologia, controle de água doce e aquicultura/piscicultura. Todos os sensores são calibrados individualmente usando um tanque de água, que simula as temperaturas da água e as pressões parciais de gás esperadas. Um sistema de referência comprovado é usado para verificar as pressões parciais de CH₄ no tanque de calibração. Esse processo garante que os sensores CONTROS HydroC CH₄ alcancem excelente precisão a curto e longo prazo. PRINCÍPIO DE FUNCIONAMENTO:A água é bombeada através da cabeça de fluxo do sensor CONTROS HydroC CH₄ FT. Os gases dissolvidos difundem-se através de uma membrana composta de película fina, fabricada sob medida, para o circuito de gás interno, conduzindo a uma câmara detectora, onde a concentração de CH₄ é determinada por meio da Espectroscopia de Absorção por Laser de Diodo Sintonizável (TDLAS). As intensidades da luz laser, dependentes da concentração, são convertidas em sinal de saída, levando em consideração sensores adicionais dentro do circuito de gás. CARACTERÍSTICAS OPÇÕES

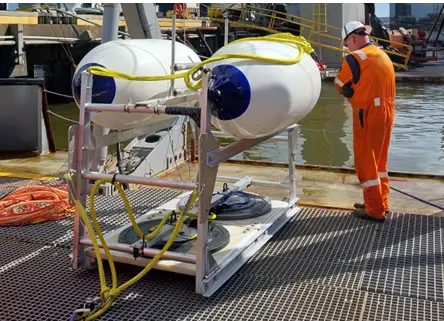

HMS-620LF Low Frequency AquaPulse™
O HMS-620LF AquaPulse™ é um sistema acústico marinho de baixa frequência desenvolvido para geração de pulsos acústicos controlados de alta precisão, permitindo levantamentos geofísicos de ultra-alta resolução abaixo do fundo marinho. Projetado para aplicações offshore e costeiras, o sistema fornece formas de onda altamente estáveis e repetíveis, possibilitando análises detalhadas da composição geológica próxima à superfície do leito oceânico. Seu pulso acústico compacto apresenta baixo impacto ambiental, minimizando interferências na vida marinha enquanto maximiza a eficiência de aquisição de dados. O sistema possui baixo consumo energético e arquitetura compacta em rack padrão 4U – 19”, tornando-o ideal para integração em diferentes plataformas de pesquisa e embarcações. Diferenciais do Sistema Banda larga de 20 a 1700 Hz para maior penetração em sedimentos Especificações Técnicas Fonte Acústica e Veículo Rebocado Parâmetro Especificação Tipo de Fonte Eletromecânica com volume de ar contido Necessidade de Compressor Não requerido Faixa de Frequência 20 – 1700 Hz Nível de Fonte Acústica ≈ +220 dB re 1µPa @ 1 m Amplitude Pico-a-Pico Aproximadamente 1 bar-m Duty Cycle 1,2% (0,25 s) / 0,3% (1,0 s) Correlação Pulso-a-Pulso > 0,96 Estrutura do Veículo Aço inox e polímero flutuante Tipo de Operação Rebocado em superfície Cabo de Reboque 100 m eletromecânico resistente à abrasão Dimensões (operacional) 168 × 122 × 114 cm Dimensões (armazenado) Altura reduzida para 61 cm Peso do Sistema 204 kg Peso do Cabo 12,25 kg Transceptor Acústico Parâmetro Especificação Entrada de Sinal Hidrofone single channel HMS-620LF Ganho Ajustável de 0 a 45 dB (passos de 3 dB) Filtros Passa-alta e passa-baixa ajustáveis Entrada de Trigger Manual ou externo Taxa Máxima de Repetição 1 disparo a cada 0,25 s Conector do Transdutor Amphenol 7 pinos Acondicionamento Case portátil resistente a respingos Dimensões 55,9 × 53,3 × 25,4 cm Peso 17,24 kg Streamer de Hidrofones Parâmetro Especificação Comprimento Ativo 7 m Configuração Canal único – 24 elementos Cabo Líder 100 m Pré-amplificador Integrado – ganho de 20 dB Alimentação Via transceptor Peso 13,6 kg Alimentação Elétrica Parâmetro Especificação Tensão de Operação 110 ou 220 VAC Consumo Operação com gerador de 2 kW Controle de Disparo Seleção manual ou externa Principais Aplicações

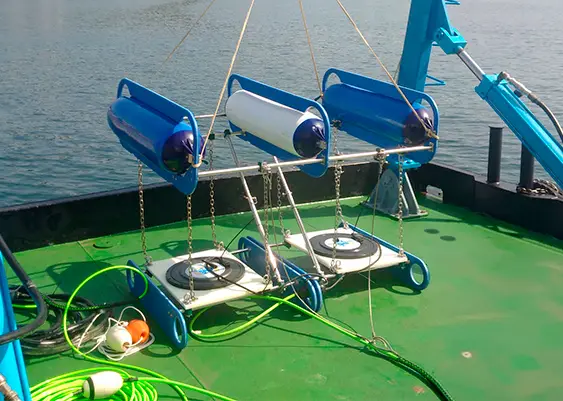

HMS-620D Dual Source System AquaPulse™
O HMS-620 AquaPulse™ é um sistema acústico portátil de baixa frequência desenvolvido para investigação de substrato marinho com alta resolução e elevada capacidade de penetração. Projetado para aplicações offshore, costeiras e geotécnicas, o equipamento gera pulsos acústicos controlados e altamente repetíveis, permitindo a caracterização precisa de estruturas sedimentares e geológicas abaixo do leito marinho. A solução combina mobilização rápida, baixo consumo energético e operação confiável, sendo ideal para campanhas ambientais, engenharia offshore e levantamentos geofísicos. Configurações HMS-620D — Fonte Dupla Especificações e Diferenciais — HMS-620 AquaPulse™ Categoria Característica Descrição Tipo de Sistema Tecnologia Sub-Bottom Profiler acústico de baixa frequência Método de Operação Fonte acústica eletromecânica Configurações Disponíveis HMS-620D Fonte dupla 70 a 1700 Hz – maior energia acústica e penetração. Desempenho Acústico Faixa de Frequência 20 – 1700 Hz (dependendo da configuração) Penetração Elevada capacidade de penetração em diferentes sedimentos Estabilidade do Pulso Pulso acústico altamente estável e repetível Correlação de Onda > 0,96 fase e amplitude tiro-a-tiro Mobilização Implantação Lançamento manual Portabilidade Sistema compacto e leve Equipamentos Auxiliares Não requer equipamentos pesados de lançamento Tecnologia da Fonte Tipo Volume de ar interno selado Compressor de Ar Não necessário Confiabilidade Operacional Alta estabilidade e repetibilidade Consumo Energético Alimentação AC 110 ou 220 VAC Consumo < 1 kW (Fonte Única) / até 2 kW (Dual ou LF) Alimentação DC Opcional 24 VDC Operação por Bateria Sim Unidade Transceptora Pré-Amplificador Baixo ruído Filtros Passa-alta e passa-baixa Controle Ajuste de ganho Trigger Interno ou externo Sincronização Múltiplas fontes sincronizáveis Aquisição de Dados Hidrofone Streamer monocanal preenchido com óleo Compatibilidade Softwares padrão da indústria geofísica Integração Sistemas de aquisição multicanal Logística Transporte Case dedicado para transporte Mobilização Instalação rápida em campo Exemplos de dados: Aplicações

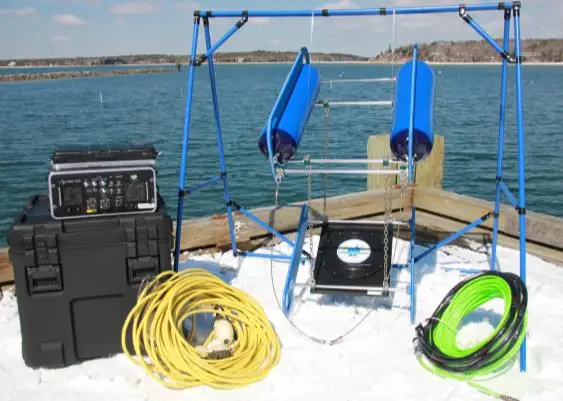

HMS-620 Single Source System AquaPulse™
O HMS-620 AquaPulse™ é um sistema acústico portátil de baixa frequência desenvolvido para investigação de substrato marinho com alta resolução e elevada capacidade de penetração. Projetado para aplicações offshore, costeiras e geotécnicas, o equipamento gera pulsos acústicos controlados e altamente repetíveis, permitindo a caracterização precisa de estruturas sedimentares e geológicas abaixo do leito marinho. A solução combina mobilização rápida, baixo consumo energético e operação confiável, sendo ideal para campanhas ambientais, engenharia offshore e levantamentos geofísicos. Configurações HMS-620 — Fonte Única Especificações e Diferenciais — HMS-620 AquaPulse™ Categoria Característica Descrição Tipo de Sistema Tecnologia Sub-Bottom Profiler acústico de baixa frequência Método de Operação Fonte acústica eletromecânica Configurações HMS-620 Fonte única – 70 a 1700 Hz Desempenho Acústico Faixa de Frequência 20 – 1700 Hz (dependendo da configuração) Penetração Elevada capacidade de penetração em diferentes sedimentos Estabilidade do Pulso Pulso acústico altamente estável e repetível Correlação de Onda > 0,96 fase e amplitude tiro-a-tiro Mobilização Implantação Lançamento manual Portabilidade Sistema compacto e leve Equipamentos Auxiliares Não requer equipamentos pesados de lançamento Tecnologia da Fonte Tipo Volume de ar interno selado Compressor de Ar Não necessário Confiabilidade Operacional Alta estabilidade e repetibilidade Consumo Energético Alimentação AC 110 ou 220 VAC Consumo < 1 kW (Fonte Única) / até 2 kW (Dual ou LF) Alimentação DC Opcional 24 VDC Operação por Bateria Sim Unidade Transceptora Pré-Amplificador Baixo ruído Filtros Passa-alta e passa-baixa Controle Ajuste de ganho Trigger Interno ou externo Sincronização Múltiplas fontes sincronizáveis Aquisição de Dados Hidrofone Streamer monocanal preenchido com óleo Compatibilidade Softwares padrão da indústria geofísica Integração Sistemas de aquisição multicanal Logística Transporte Case dedicado para transporte Mobilização Instalação rápida em campo Exemplos de dados: Aplicações
SeaBat T50 Extended Range
O SeaBat T50 Extended Range é a mais recente adição à linha de produtos SeaBat T-series, projetado desde o início para evoluir com o seu negócio. Combinado com um Processador de Sonar (RSP) compacto montado em rack, o SeaBat T50 Extended Range produz dados limpos sem precedentes, com uma resolução sem precedentes, proporcionando levantamentos operacionais mais rápidos e tempo de processamento reduzido. O SeaBat T50 Extended Range é totalmente ágil em frequência de 150 a 420 kHz, permitindo levantamentos de resolução extremamente alta em águas muito rasas e com a capacidade de operar até cerca de 900m de profundidade! O Processador de Sonar montado em rack vem com um Sistema de Navegação Inercial totalmente integrado, líder do setor, para marcação precisa do tempo do sensor e estabilização de movimento. O SeaBat T50 Extended Range foi projetado para uma mobilização muito rápida em qualquer tipo de embarcação de levantamento, garantindo uma interface mínima e baixos requisitos de espaço – ou pode ser instalado como uma instalação permanente em um cofre marítimo ou em um sistema de elevação. Benefícios: Sistema de levantamento completo, totalmente flexível e totalmente integrado O sistema compacto permite mobilização rápida, interface mínima e requisitos de espaço extremamente baixos. Resolução extremamente alta em águas rasas e impressionante desempenho de alcance em águas profundas. Totalmente ágil em frequência de 150 a 420 kHz, permitindo operação contínua de águas rasas a profundas. Os novos dados compactados da coluna de água reduzem significativamente o volume de dados, mantendo as informações necessárias.
SeaBat T20 MotionScan
O SeaBat T20 MotionScan é uma configuração rotacional de cabeça inclinada de 350° baseada no renomado e compacto ecobatímetro multifeixe de alta resolução SeaBat T20. Instalado em uma barcaça de dragagem, o SeaBat T20 MotionScan irá, literalmente com o apertar de um botão, mapear o progresso do trabalho em segundos – economizando tempo e dinheiro dos empreiteiros. Como parte da série modular SeaBat T, o T20 MotionScan também pode ser facilmente reconfigurado para tarefas de levantamento mais tradicionais. MotionScan é configurado sob encomenda, as especificações acima são apenas indicativas para os componentes Principais Características: Levantamentos de alta precisão – escaneie para gerar batimetria a partir de uma plataforma estacionária Banda larga de 190-420kHz – flexível para alta resolução e longo alcance Fácil de operar Incluindo Teledyne PDS – para controle, aquisição e processamento de dados Instalar sem o rotador oferece uma configuração hidográfica tradicional de alta resolução SeaBat Conjunto completo de recursos do SeaBat disponível
SeaBat IDH T20/50-R
O SeaBat Integrated Dual Head (IDH) é a mais recente adição à linha de produtos SeaBat série T, líder de mercado. Conectado a apenas um processador de sonar para montagem em rack (RSP) extremamente compacto, o SeaBat IDH constitui um sistema de sonar completo e poderoso. O SeaBat IDH, que produz 1024 feixes por pulso, possui agilidade de frequência completa de 200 a 400 kHz, permitindo melhor desempenho de varredura, menor interferência de outros sensores e tempo de levantamento reduzido em condições acústicas desafiadoras. Dados batimétricos limpos sem precedentes, retroespalhamento normalizado projetado para classificação do fundo do mar, detecções múltiplas para maior detalhamento dos alvos e modos de formação de feixe muito avançados. A série SeaBat T proporciona levantamentos operacionais mais rápidos e tempo de processamento reduzido. Facilidade de integração O sistema de navegação inercial (INS) integrado opcional vem pré-configurado e pré-cabeado para uma mobilização mais rápida e uma interface mais fácil. O INS integrado oferece desempenho e opções de processamento reconhecidas pelo setor. Principais características: O SeaBat Integrated Dual Head (IDH) é a mais recente adição à linha de produtos SeaBat série T, líder de mercado. Conectado a apenas um processador de sonar para montagem em rack (RSP) extremamente compacto, o SeaBat IDH constitui um sistema de sonar completo e poderoso. O SeaBat IDH, que produz 1024 feixes por pulso, possui agilidade de frequência completa de 200 a 400 kHz, permitindo melhor desempenho de varredura, menor interferência de outros sensores e tempo de levantamento reduzido em condições acústicas desafiadoras. Dados batimétricos limpos sem precedentes, retroespalhamento normalizado projetado para classificação do fundo do mar, múltiplas detecções para maior detalhamento dos alvos e modos de formação de feixe muito avançados. A série SeaBat T proporciona levantamentos operacionais mais rápidos e tempo de processamento reduzido.
SeaBat T51-R
O SeaBat T51-R é o mais recente lançamento da linha de produtos SeaBat T-series, líder de mercado, construído com base no renomado SeaBat T50 – mas com quatro vezes a resolução. O SeaBat T51-R apresenta um sonar revolucionário e exclusivo de 800 kHz, que permite levantamentos com o mais alto nível de detalhe, mantendo ao mesmo tempo uma incrível eficiência de levantamento em profundidade até sete vezes maior. O melhor dos dois mundos. Além do desempenho revolucionário de 800kHz, o SeaBat T51-R também oferece uma faixa de frequência mais baixa e flexível de 350-430kHz – ideal para levantamentos que exigem maior alcance, proporcionando uma solução verdadeiramente versátil para todas as situações. Os controles autônomos de sonar com IA, personalizados para o SeaBat T51, uma inovação exclusiva da SeaBat, fornecem dados confiáveis e operação de sonar verdadeiramente sem o uso das mãos, permitindo maior eficiência nas pesquisas com menor carga de trabalho para o operador. O SeaBat T51-R vem equipado opcionalmente com um sistema de navegação inercial totalmente integrado, líder do setor, para marcação precisa do tempo de leitura dos sensores e estabilização de movimento.
SeaBat T50-P
O SeaBat T50-P é a mais recente adição à linha de produtos SeaBat T-series, líder de mercado e projetada desde o início para evoluir com o seu negócio. Combinado com o Processador de Sonar Portátil, o SeaBat T50-P fornece dados de levantamento sem precedentes, proporcionando levantamentos operacionais mais rápidos e tempo de processamento reduzido. O SeaBat T50-P possui agilidade de frequência completa de 190 a 420 kHz, permitindo melhor desempenho de varredura e redução do tempo de levantamento em condições difíceis. O SeaBat T50-P foi projetado para rápida mobilização em embarcações menores. O processador de sonar portátil e a cabeça do sonar formam um sistema compacto, garantindo interfaces mínimas e requisitos de espaço reduzidos. Benefícios:

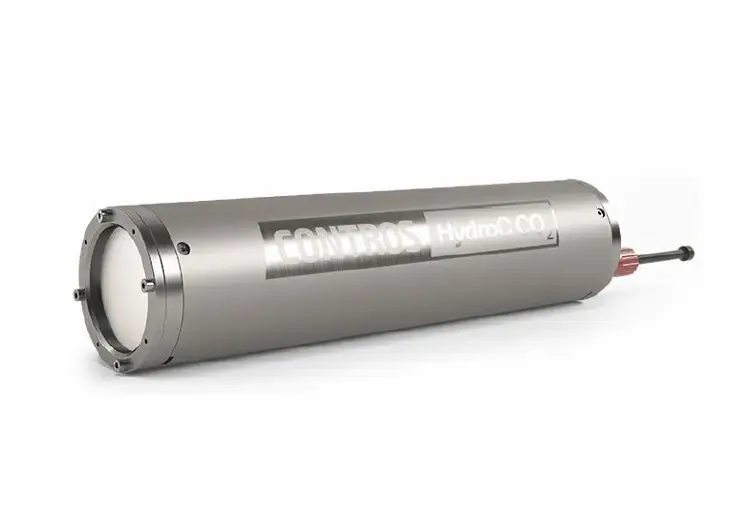

CONTROS HydroC® CO₂
O sensor CONTROS HydroC® CO₂ é um sensor de dióxido de carbono subaquático/submarino único e versátil para medições in-situ e online de CO₂ dissolvido. O CONTROS HydroC® CO₂ foi projetado para ser usado em diferentes plataformas, seguindo diferentes esquemas de implantação. Exemplos são instalações em plataformas móveis, como ROV/AUV, implantações de longo prazo em observatórios de leito marinho, bóias e amarrações, bem como aplicações de perfilamento usando rosetas de amostragem de água. CALIBRAÇÃO INDIVIDUAL ‘IN-SITU’ Todos os sensores são calibrados individualmente em um tanque de água que simula a temperatura de implantação. Um detector de referência sofisticado é usado para verificar as concentrações de pCO₂ no tanque de calibração. O sensor de referência é recalibrado com padrões secundários diariamente. Este processo garante que os sensores CONTROS HydroC® CO₂ atinjam uma precisão incomparável de curto e longo prazo. PRINCÍPIO DE FUNCIONAMENTO As moléculas de CO₂ dissolvido se difundem através de uma membrana composta de filme fino feita sob medida para o circuito de gás interno, levando a uma câmara detectora, onde a pressão parcial de CO₂ é determinada por meio de espectrometria de absorção de IR. As intensidades de luz IR dependentes da concentração são convertidas no sinal de saída a partir de coeficientes de calibração armazenados no firmware e dados de sensores adicionais dentro do circuito de gás. ACESSÓRIOS Uma ampla gama de acessórios disponíveis garante que cada um dos sensores CONTROS HydroC® CO₂ possa ser adaptado para atender aos requisitos dos clientes. As bombas opcionais com os diferentes cabeçotes de fluxo são as opções mais populares que garantem tempos de resposta muito rápidos. Uma cabeça anti-incrustante é usada em condições com significativa pressão de bioincrustação. O data logger interno pode ser usado em conjunto com os recursos flexíveis de gerenciamento de energia do HydroC e os pacotes de bateria CONTROS HydroB® para realizar implantações autônomas de longo prazo. CARACTERÍSTICAS Opções
